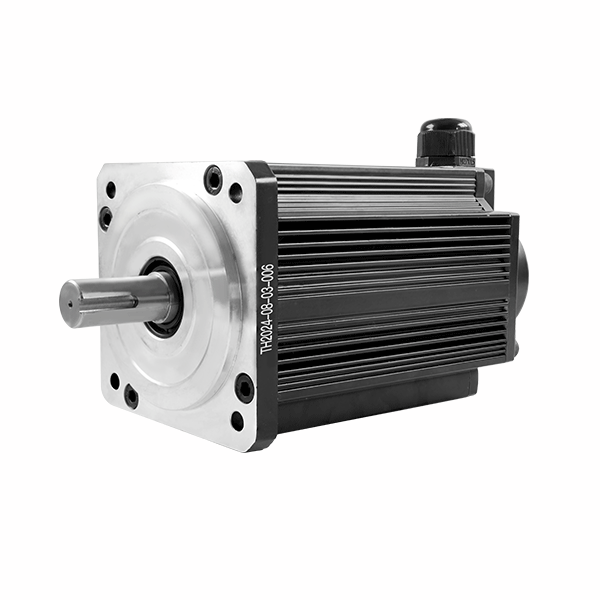

محرك سيرفو 130 تيار مستمر

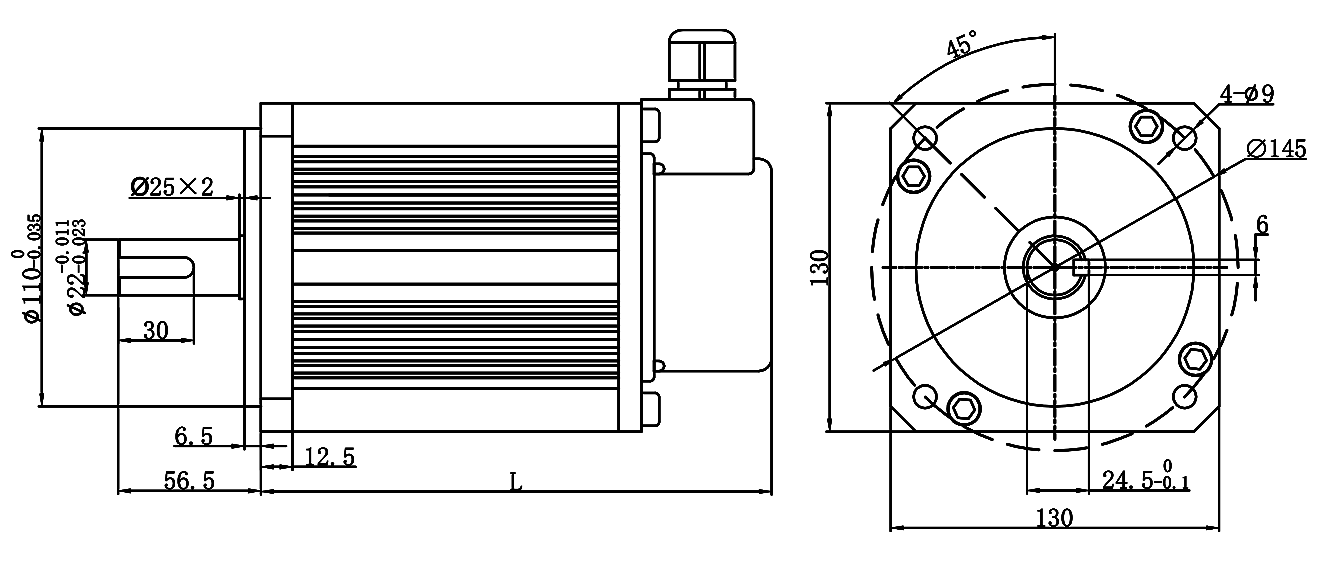

أبعاد المحرك

نموذج المحرك	لتر (مم)	L2 (مم)
130ST- □ 040XX-XXV	177.5	187.5
130ST- □ 060XX-XXV	187.5	197.5
130ST- □ 077XX-XXV	202.0
130ST- □ 100XX-XXV	238.0
130ST- □ 150XX-XXV	273.5
130ST- □ 040XXB-XXV	271.5
130ST- □ 077XXB-XXV	301.5
130ST- □ 100XXB-XXV	331.5
130ST- □ 150XXB-XXV	372.5

ملاحظة: بالنسبة لسلسلة 130 ذات التيار المقنن > 70 أمبير، يكون طول المحرك L2 (إذا تم حذف L2، يكون الطول L)

أبعاد المحرك

المعلمات الكهربائية

معلمات الأداء الرئيسية
نموذج المحرك	130ST- □ 04030-24V	130ST- □ 06030-24V	130ST- □ 07725-24V	130ST- □ 10025-24 فولت	130ST- □ 15020-24 فولت
الطاقة المقدرة (كيلوواط)	1.2	1.8	2.0	2.5	3.0
التصنيف الحالي (أ)	62.5	93.8	104.2	130.2	156.3
السرعة المقدرة (دورة في الدقيقة)	3000	3000	2500	2500	2000
السرعة القصوى (دورة في الدقيقة)	3600	3600	3000	3000	2400
عزم الدوران المقدر (نيوتن متر)	4.0	6.0	7.7	10.0	15.0
الحد الأقصى لعزم الدوران (نيوتن متر)	12.0	18.0	23.1	30.0	45.0
دوار القصور الذاتي (kg.cm²)	8.5	12.6	15.3	21.4	27.7

معلمات الأداء الرئيسية
نموذج المحرك	130ST- □ 04030-48V	130ST- □ 06030-48V	130ST- □ 07730-48V	130ST- □ 10030-48 فولت	130ST- □ 15030-48 فولت
الطاقة المقدرة (كيلوواط)	1.2	1.8	2.4	3.0	4.5
التصنيف الحالي (أ)	29.4	44.1	58.8	73.5	110.3
السرعة المقدرة (دورة في الدقيقة)	3000	3000	3000	3000	3000
السرعة القصوى (دورة في الدقيقة)	3600	3600	3600	3600	3600
عزم الدوران المقدر (نيوتن متر)	4.0	6.0	7.7	10.0	15.0
الحد الأقصى لعزم الدوران (نيوتن متر)	12.0	18.0	23.1	30.0	45.0
دوار القصور الذاتي (kg.cm²)	8.5	12.6	15.3	21.4	27.7

معلمات الأداء الرئيسية
نموذج المحرك	130ST- □ 04030-72V	130ST- □ 06030-72V	130ST- □ 07730-72V	130ST- □ 10030-72 فولت	130ST- □ 15030-72 فولت
الطاقة المقدرة (كيلوواط)	1.2	1.8	2.4	3.0	4.5
التصنيف الحالي (أ)	19.6	29.4	39.2	49.0	73.5
السرعة المقدرة (دورة في الدقيقة)	3000	3000	3000	3000	3000
السرعة القصوى (دورة في الدقيقة)	3600	3600	3600	3600	3600
عزم الدوران المقدر (نيوتن متر)	4.0	6.0	7.7	10.0	15.0
الحد الأقصى لعزم الدوران (نيوتن متر)	12.0	18.0	23.1	30.0	45.0
دوار القصور الذاتي (kg.cm²)	8.5	12.6	15.3	21.4	27.7
