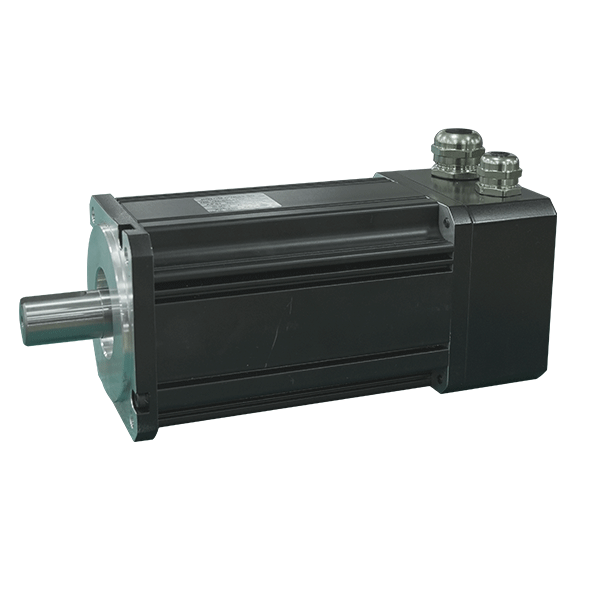

محرك سيرفو 80 دي سي

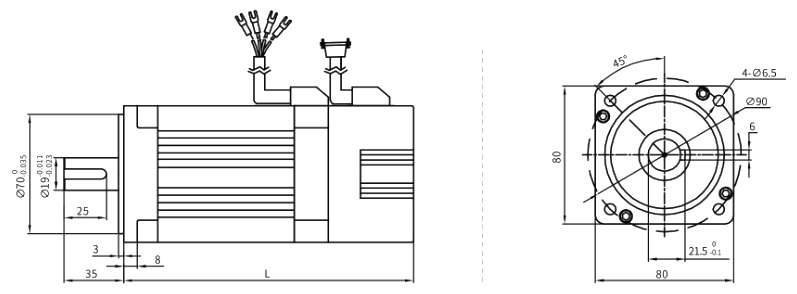

أبعاد المحرك

نموذج المحرك	L1 (مم)	L2 (مم)
80ST- □ 006XX-XXV	144
80ST- □ 013XX-XXV	150
80ST- □ 024XX-XXV	170	180
80ST- □ 006XXB-XXV	188
80ST- □ 013XXB-XXV	194
80ST- □ 024XXB-XXV	210	224

ملحوظة: بالنسبة للسلسلة 80، عندما يتجاوز التيار المقنن 28 أمبير، يكون طول المحرك L2 (إذا تم حذف L2، يكون الطول الافتراضي هو L1)

أبعاد المحرك

المعلمات الكهربائية

معلمات الأداء الرئيسية
نموذج المحرك	80ST- □ 006XX-XXV	80ST- □ 01330-24V	80ST- □ 02430-24V
الطاقة المقدرة (كيلوواط)	0.2	0.4	0.75
التصنيف الحالي (أ)	10.4	20.8	39.1
السرعة المقدرة (دورة في الدقيقة)	3000	3000	3000
السرعة القصوى (دورة في الدقيقة)	3600	3600	3600
عزم الدوران المقدر (نيوتن متر)	0.6	1.3	2.4
الحد الأقصى لعزم الدوران (دورة في الدقيقة)	1.8	3.9	7.2
القصور الذاتي للدوار (kg.cm²)	0.3	0.6	0.9

معلمات الأداء الرئيسية
نموذج المحرك	80ST- □ 00630-48V	80ST- □ 01330-48V	80ST- □ 02430-48V
الطاقة المقدرة (كيلوواط)	0.2	0.4	0.75
التصنيف الحالي (أ)	4.9	9.8	18.4
السرعة المقدرة (دورة في الدقيقة)	3000	3000	3000
السرعة القصوى (دورة في الدقيقة)	3600	3600	3600
عزم الدوران المقدر (نيوتن متر)	0.6	1.3	2.4
الحد الأقصى لعزم الدوران (دورة في الدقيقة)	1.8	3.9	7.2
القصور الذاتي للدوار (kg.cm²)	0.3	0.6	0.9

معلمات الأداء الرئيسية
نموذج المحرك	80ST- □ 00630-72V	80ST- □ 01330-72V	80ST- □ 02430-72V
الطاقة المقدرة (كيلوواط)	0.2	0.4	0.75
التصنيف الحالي (أ)	3.3	6.5	12.3
السرعة المقدرة (دورة في الدقيقة)	3000	3000	3000
السرعة القصوى (دورة في الدقيقة)	3600	3600	3600
عزم الدوران المقدر (نيوتن متر)	0.6	1.3	2.4
الحد الأقصى لعزم الدوران (دورة في الدقيقة)	1.8	3.9	7.2
القصور الذاتي للدوار (kg.cm²)	0.3	0.6	0.9
