¿Por qué se deben sellar los motores submarinos? ¿Por qué llenarlos con aceite? ¿Cuál es el secreto detrás del espacio de aire de 0,5 mm?

En una instalación de pruebas de equipos en aguas profundas en Zhoushan, el ingeniero Wu desmontó un motor de propulsión recuperado de 3.000 metros de profundidad. El interior estaba seco. Los datos de aislamiento del devanado coincidían con los registros de fábrica. Este motor había funcionado continuamente durante dos años en el fondo del océano.

Wu señaló el espacio entre el estator y el rotor: '0,5 milímetros; lo llamamos '50 milímetros' en el comercio. Si es más grande, la eficiencia disminuye. Si es más pequeño, corre el riesgo de atascarse. La verdadera ingeniería de los motores submarinos está en los detalles que no se pueden ver'.

I. ¿Por qué deben sellarse? ¿Qué sucede cuando entra agua?

Los motores submarinos deben sellarse por una sencilla razón:  el agua conduce la electricidad y actúa como abrasivo..

En  los motores con escobillas , la entrada de agua crea un cortocircuito inmediato entre las escobillas y el conmutador. Los motores con escobillas dependen del contacto mecánico; el agua proporciona un camino conductor, provocando chispas y fallas rápidas.

Los motores sin escobillas  son ligeramente mejores: los devanados suelen estar encapsulados en epoxi, por lo que el agua no provoca cortocircuitos instantáneos. Pero hay otro problema:  el agua crea una enorme resistencia.

El agua es 800 veces más densa que el aire y 50 veces más viscosa. Un rotor que gira en el agua se enfrenta a una enorme resistencia. Las pruebas muestran que los motores sin escobillas inundados con agua rara vez superan el 70% de eficiencia; a menudo, mucho menos. Peor aún, la sal y las impurezas del agua de mar desgastan los cojinetes y rotores, acortando drásticamente la vida útil del motor.

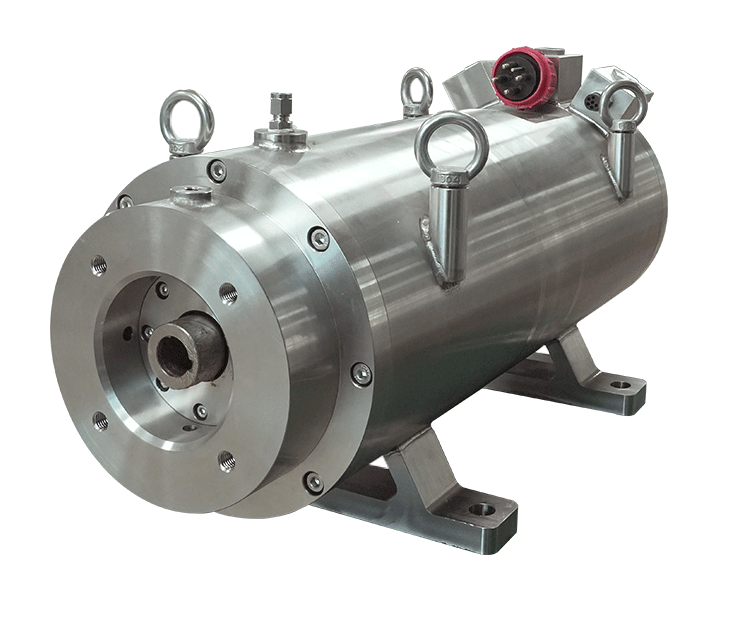

Los motores de aguas profundas de Wheatstone utilizan una construcción completamente sellada para mantener el agua fuera por completo. Las juntas de la carcasa cuentan con juntas tóricas de fluoroelastómero y sellador especial. Los sellos de eje utilizan múltiples etapas de sellos mecánicos de carburo de silicio. Las entradas de cables utilizan terminales de vidrio sinterizado: clavijas de metal fusionadas con vidrio especial a nivel atómico. Ni siquiera se filtra gas.

II. ¿Por qué llenar con aceite? ¿Cuál es el punto de los motores llenos de líquido?

Llenar motores de aguas profundas con aceite o agua tiene dos propósitos críticos:  compensación de presión y enfriamiento..

Cada 10 metros de agua de mar añade una atmósfera de presión. A 3.000 metros, la presión exterior supera las 300 atmósferas. Si el interior del motor estuviera vacío, la carcasa tendría que ser muy gruesa para evitar una implosión.

Wheatstone utiliza  una tecnología de sellado con presión compensada : el interior del motor está lleno de aceite de alto aislamiento, conectado al agua de mar a través de una vejiga flexible. A medida que aumenta la profundidad, aumenta la presión externa, la vejiga se comprime y la presión interna del aceite aumenta en perfecto equilibrio. La carcasa no soporta el diferencial de presión; puede ser más liviana y los sellos no se deforman debido a diferencias extremas de presión.

El aceite también ayuda al enfriamiento. El agua profunda no tiene convección; el calor sólo se escapa por conducción. El aceite llena los huecos internos y transporta el calor desde los devanados y los cojinetes hasta la carcasa, donde el agua de mar lo transporta. Wheatstone utiliza aceite de alta conductividad térmica con aletas de enfriamiento helicoidales, lo que aumenta la eficiencia de la transferencia de calor en más del 40 %.

El diseño de un motor lleno de aceite requiere una selección cuidadosa de fluidos y sellos. Wheatstone elige aceites de alto aislamiento y baja viscosidad que mantienen la seguridad eléctrica y al mismo tiempo minimizan la resistencia rotacional.

III. La ciencia de 0,5 mm: ¿Por qué están tan cerca el estator y el rotor?

La separación entre el estator y el rotor suele diseñarse en torno a 0,5 milímetros ('50 milímetros' en la jerga industrial). Esta distancia representa una compensación cuidadosamente optimizada.

Los espacios más pequeños significan una menor reluctancia magnética y una mayor eficiencia. El flujo magnético que cruza el entrehierro enfrenta resistencia; cada fracción de milímetro aumenta las pérdidas del circuito magnético.

Pero las brechas no pueden ser demasiado pequeñas. Los rodamientos tienen tolerancias. Los rotores experimentan fuerzas centrífugas. Los cambios de temperatura provocan expansión térmica. Si el espacio es demasiado estrecho, el rotor y el estator pueden tocarse, provocando ruido, vibración y atascamientos potencialmente catastróficos.

0,5 milímetros es el punto óptimo perfeccionado tras décadas de experiencia en diseño de motores. Mantiene las pérdidas magnéticas aceptables al tiempo que proporciona márgenes de seguridad para la deformación mecánica y la expansión térmica.

IV. Cálculo de eficiencia: una fórmula simple

La eficiencia del motor submarino se puede estimar con una fórmula simplificada:

η ≈ P_salida / (P_salida + P_pérdida)

Dónde:

P_out: potencia de salida en vatios

P_loss: pérdidas totales que incluyen pérdidas de cobre, pérdidas de hierro y pérdidas mecánicas (incluido el arrastre de fluidos)

Para un motor sin escobillas ahogado, las pérdidas mecánicas se disparan. Las pérdidas por arrastre de fluidos se pueden aproximar mediante:

P_fluido ≈ k × ρ × n⊃3; ×D⁵

Dónde:

ρ: densidad del fluido (el agua es 800× aire)

n: velocidad de rotación

D: diámetro del rotor

k: constante dependiente de la estructura

Esta fórmula muestra por qué es importante el sellado: para el mismo motor, las pérdidas por arrastre de fluido en el agua pueden ser decenas o cientos de veces mayores que en el aire.

Ejemplo: Un motor con 90% de eficiencia en aire tiene unas pérdidas totales de 100W. Si la inundación añade otros 100 W de resistencia al fluido, las pérdidas totales se convierten en 200 W y la eficiencia cae a:

η = 900 / (900+200) ≈ 81,8%

Con una mayor resistencia, la eficiencia puede caer fácilmente por debajo del 70%.

V. Guía de selección de motores Wheatstone Deep-Sea

Serie	Profundidad nominal	Rango de potencia	Método de sellado	Enfriamiento	Aplicaciones típicas
Serie WD	≤500m	1,5-55kW	Sellos mecánicos + juntas tóricas	agua pasiva	ROVs, limpieza submarina
Serie WDU	≤3000m	7,5-132kW	Compensación de presión + sellos mecánicos dobles	Compuesto de aceite	Observatorios de aguas profundas, vehículos mineros.
Serie WDU-P	≤8000m	Costumbre	Sellado isobárico + terminales de vidrio sinterizado	Circulación forzada de aceite	Exploración de la zona Hadal, equipo de profundidad total del océano.

Pensamientos finales

Los motores submarinos no son sólo motores estándar envueltos en impermeabilización. Sellado, llenado de aceite, control del entrehierro: cada detalle representa décadas de experiencia acumulada.

Wheatstone ha dedicado casi dos décadas a los motores de aguas profundas. Selección de materiales, diseño de sellos, compensación de presión, optimización de la eficiencia: cada motor pasa rigurosas pruebas de presión y validación a largo plazo. Si tiene dificultades con la selección del sistema de energía para equipos de aguas profundas, el equipo técnico de Wheatstone ofrece soporte de espectro completo desde el diseño hasta el servicio de campo. Estamos felices de hablar sobre el poder de las profundidades marinas.

Consulta técnica: comuníquese directamente con los ingenieros de Jiangsu Wheatstone Mechatronic Technology.
